Den formonterede slagplug med innovativt stål/plast-søm

Isoleringsplug FIF-CN II

Name: Isoleringsplug FIF-CN II
Brand: fischer

Produktvarianter

Download billede

Produktvarianter

Godkendelser / testrapporter

15 Produktvariant {er}

Bordiameter

Min. borhulsdybde

Ankerlængde

Max. emnetykkelse

Skive ø

Antal

Legende = Tilladelse tilgængelig— = Tilladelse ikke tilgængelig

Set 15 af 15 variant {er}

Applikationer

Attachment of ETICS insulating boards on concrete and masonry

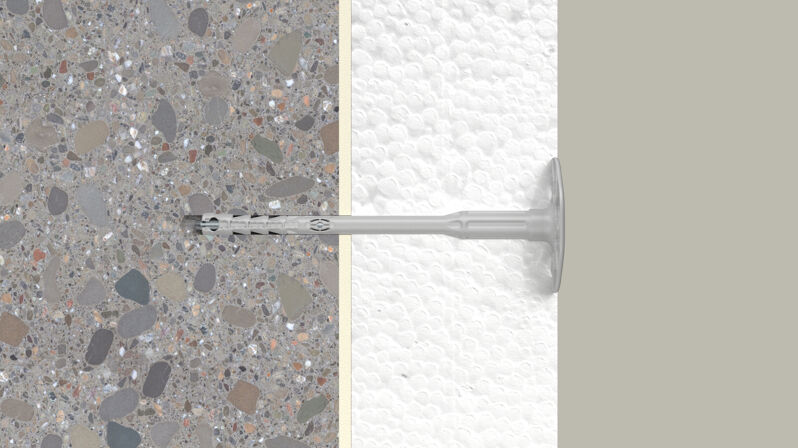

Flush-to-surface installation in ETICS insulating materials and mineral wool e.g. polystyrene

Byggematerialer

materialekalsse A, B, C, D, E
Beton
massive betonblokke
Massiv mursten
Massiv kalksandsten
Hulblokke af letbeton
Hulsten
Kalksandsten med huller
Letklinkebeton
Gasbeton

Du kan finde detaljerede oplysninger om byggematerialer mv i godkendelsesdokumenterne.

Godkendelser

ETA-18/0393
DoP No. 0255
EPD-FIW-20210314-CBD1-EN

ETA Certification Document

pdf, ETA-18/0393

European Technical Assessment for fischer FIF-CN II - Nailed-in plastic anchor for fixing of external thermal insulation composite systems with rendering in concrete and masonry

Oprettet den 29.05.2018

DOP - Declaration of Performance

pdf, DoP No. 0255

Declaration of Performance for FIF-CN II (Plastic anchors for use in concrete and masonry)

Oprettet den 15.01.2021

EPD - Environmental Product Declaration

pdf, EPD-FIW-20210314-CBD1-EN

Environmental Product Declaration for fischer Insulation fixings

Gældende fra 22.02.2022
to 21.02.2027

Load Table

pdf,

Render fixing FIF-CN II - ermissible loads for a single anchor for fixing of external thermal insulation composite systems with rendering.

Systemkomponenter

Hammerbor Quattric II
83 varianter fundet

ETA godkendelse
Bordiameter ( d₀ )	8 mm
Min. borhulsdybde ( h₁ )	65 mm
Ankerlængde ( l )	108 mm
Max. emnetykkelse ( t _fix )	70 mm
Skive ø	60 mm
Antal	100 St.
GTIN (EAN-Code)	4048962329919

ETA godkendelse
Bordiameter ( d₀ )	8 mm
Min. borhulsdybde ( h₁ )	65 mm
Ankerlængde ( l )	128 mm
Max. emnetykkelse ( t _fix )	90 mm
Skive ø	60 mm
Antal	100 St.
GTIN (EAN-Code)	4048962329926

ETA godkendelse
Bordiameter ( d₀ )	8 mm
Min. borhulsdybde ( h₁ )	65 mm
Ankerlængde ( l )	148 mm
Max. emnetykkelse ( t _fix )	110 mm
Skive ø	60 mm
Antal	100 St.
GTIN (EAN-Code)	4048962329933

ETA godkendelse
Bordiameter ( d₀ )	8 mm
Min. borhulsdybde ( h₁ )	65 mm
Ankerlængde ( l )	168 mm
Max. emnetykkelse ( t _fix )	130 mm
Skive ø	60 mm
Antal	100 St.
GTIN (EAN-Code)	4048962329940

ETA godkendelse
Bordiameter ( d₀ )	8 mm
Min. borhulsdybde ( h₁ )	65 mm
Ankerlængde ( l )	188 mm
Max. emnetykkelse ( t _fix )	150 mm
Skive ø	60 mm
Antal	100 St.
GTIN (EAN-Code)	4048962329957
