Varenr. 519021

GTIN (EAN-Code): 4048962158359

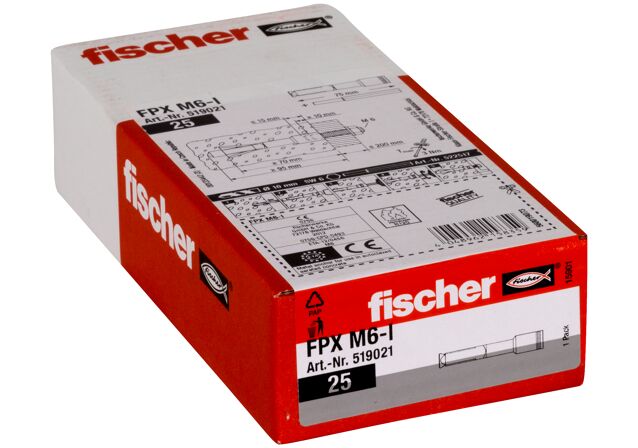

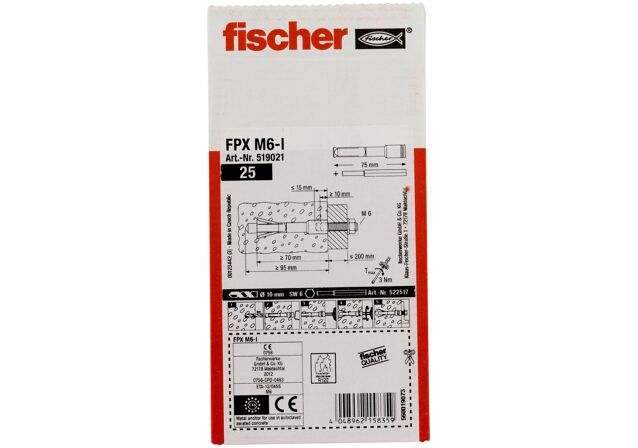

fischer Gasbetonplug FPX-M6-I elforzinket

Name: fischer Gasbetonplug FPX-M6-I elforzinket
Brand: fischer

Produktvarianter

CAD-data

Download billede

Primære funktioner

Den første godkendte metalanker til gasbeton.
Høj belastningskapacitet: De udvidede vinger skaber underskænkning. Derfor kræves der færre fastgørelsespunkter.
Enkel og energibesparende installation uden behov for et monteringsværktøj.
Ingen rotation af ankeret.
Automatisk indstillingskontrol garanterer maksimal sikkerhed

Stærk indvendigt gevindanker med en unik 4-vejs ekspansion til befæstelse i gasbeton.

Fordele

FPX-I tillader en enkel tilspænding via en sekskantnøgle med en akku-skruemaskine eller skralde og byder således på maksimal montagekomfort.
Den kontrollerede ekspansion af ankeret med den indvendige sekskant sørger for en sikker, ensartet og kraftbesparende montage.
Den enestående 4-dobbelte ekspansion af FPX-I vha. firkant-ekspansionshylse forhindrer, at ankeret drejer med i borehullet, sikrer høje træk- og tværlaster og sørger dermed for færre befæstelsespunkter.
Udklinkning af sekskantnøglen sikrer en automatisk kontrol af placeringen ved enhver montage.
Det første stålanker med ETA-godkendelse og brandbeskyttelse til fastgørelse i porebeton tillader også brug i sikkerhedsrelevante befæstelser.

fischer gasbeton-anker FPX-I er lavet af elforzinket stål. Efter boring, anvendes en hammer til installation af FPX-I. Borehulsrensning er ikke nødvendigt. Ankeret kan anvendes med en trådløs skruetrækker eller med et skraldebor/nøgle. Keglen trækkes derefter ind i ekspansionshylsen. Herved skaber pluggens fire vinger en underskænkning i borehullet. fischer FPX-I er ideel til fastgørelse af lofter, gelændere eller køkkenskabe i gasbeton.

Applikationer

Nedhængte lofter
Kabelstiger
Rørføringer
Ventilationskanaler
Gelænder/håndlister
Tv-Konsoller
Køkkenskabe
Afstandsmontager

Byggematerialer

Godkendt til:

Gasbeton med trykstyrke 2 til 7 N/mm2
Gasbeton væg eller loftplader med trykstyrke 3.3 til 4.4 N/mm2
Gasbetonvæg fx. pudset, flisebelagt, tapeseret osv.

Du kan finde detaljeret information om byggematerialer i registreringsdokumentet.

Godkendelser

ETA-12/0456
DoP No. 0270

Funktionsmåde

FPX-I med indvendigt gevind er egnet til planmontage.
Vha. forboring er det også muligt at banke det ind i porebeton med høj styrke. Rengøring af borehullet er ikke nødvendig.
Under tilspænding af ankeret med sekskantnøglen begynder hylsen med indvendigt gevind at dreje, hvorved konussen trækkes kontrolleres ind i firkant-ekspansionshylsen. Således tætnes porebetonen ved de fire vinger og der dannes et bagskær i borehullet.
Efter en optimal ekspansion presses sekskantnøglen automatisk ud af ankeret.

Installation FPX-I

1 / 5

ETA Certification Document

pdf, ETA-12/0456

European Technical Assessment for fischer aircrete anchor FPX-I - Metal expansion fastener for use in autoclaved aerated concrete

Oprettet den 19.07.2019

DOP - Declaration of Performance

pdf, DoP No. 0270

Declaration of Performance for fischer Aircrete Anchor FPX-I (Metal expansion fastener for use in autoclaved aerated concrete)

Oprettet den 15.01.2021

Load Table

pdf,

Aircrete anchor FPX-I - Permissible loads and required component dimensions in cracked and non-cracked aerated concrete wall and slab plates.

Load Table

pdf,

Aircrete anchor FPX-I - Permissible loads and required component dimensions in aerated concrete masonry.

ETA godkendelse
Bordiameter ( d₀ )	10 mm
Ankerlængde	75 mm
Min. indskruningsdybde ( l_E,min )	10 mm
Max. indskruningsdybde ( l_E,max )	15 mm
Effektiv sættedbyde ( h_ef )	70 mm
Min. borhulsdybde ( h₁ )	95 mm
Emballage	Foldeboks
Antal	25 St.
GTIN (EAN-Code)	4048962158359
